Строительство вертикальных резервуаров (РВС): методы, этапы и контроль

Строительство РВС — это высокотехнологичный процесс. Требует точного соблюдения нормативов и проверенных методов монтажа. Каждый этап работ влияет на безопасность и долговечность конструкции — от подготовки фундамента до финальных гидравлических испытаний.

Современные технологии позволяют возводить резервуары объемом от 1000 до 50000 м³. Гарантированный срок службы — 25-30 лет. Но это возможно только при правильном выборе метода монтажа и строгом контроле качества на каждом этапе.

«За последние 8 лет мы проанализировали причины отказов в 180 резервуарах различных типов. Главный вывод — 70% проблем связано с нарушением технологии монтажа сварных соединений на этапе строительства.» — Максим Соколов, ГОСТ Металл.

Методы монтажа РВС: рулонный vs полистовой

Существует два основных подхода к монтажу стенок резервуаров. Рулонирование и полистовая сборка. Выбор метода определяется объемом резервуара, толщиной металла и условиями строительной площадки.

Рулонный метод (рулонирование)

Рулонирование резервуаров — технология заводского изготовления стеновых полотен с последующим сворачиванием в транспортабельные рулоны. На заводе листы толщиной 1500×6000 мм сваривают в полотна, которые затем сворачивают в рулоны высотой до 18 м и массой до 60 тонн.

На строительной площадке рулоны разворачивают участками по 2 метра. Используют специальные рулонные стенды и кантователи. Технология позволяет сократить объем полевой сварки на 80% по сравнению с полистовым методом.

Применяется преимущественно для РВС объемом 10-20 тысяч м³ при толщине стенки до 14-18 мм. Метод обеспечивает сокращение сроков монтажа в 3-4 раза, но требует специального транспорта и монтажного оборудования.

Полистовой метод сборки

При полистовой сборке РВС резервуар собирают из отдельных стальных листов размером 2500×10000 мм непосредственно на строительной площадке. Листы предварительно готовят на заводе: выполняют вальцовку для придания нужной кривизны и разделку кромок под сварку.

На площадке листы соединяют с помощью монтажных приспособлений. Контролируют зазоры и геометрию стыков. Метод не требует специальной оснастки для разворачивания рулонов — это упрощает логистику и подготовку площадки.

Полистовая сборка РВС оптимальна для резервуаров объемом свыше 20 тысяч м³ и толщине стенки более 14 мм. Недостаток — больший объем сварочных работ и контроля качества швов на площадке.

Критерий Рулонный метод Полистовой метод Скорость монтажаВ 3-4 раза быстрее Стандартная Объем сварки на площадкеНа 80% меньше Полный объем Требования к оборудованиюРулонные стенды, кантователи Монтажные приспособления Ограничения по габаритамДо 20 тыс. м³, толщина до 18 мм Без ограничений

Основные этапы строительства вертикального резервуара

Строительство РВС включает четыре последовательных этапа. Приемка основания, монтаж днища, сборка стенки и установка крыши. Нарушение последовательности или некачественное выполнение любого этапа приводит к дефектам всей конструкции.

Подготовительные работы и устройство основания

Строительство начинается с приемки железобетонного фундамента согласно ВСН 311-89. Контролируют разбивку осей, отметки центра резервуара (труба Ду40 мм на глубине 500-600 мм), уклоны для отвода атмосферных вод.

Обязательна проверка исполнительной схемы и актов скрытых работ по устройству насыпной подушки и гидроизоляции. От качества основания зависит равномерность осадки резервуара и отсутствие концентраторов напряжений в днище.

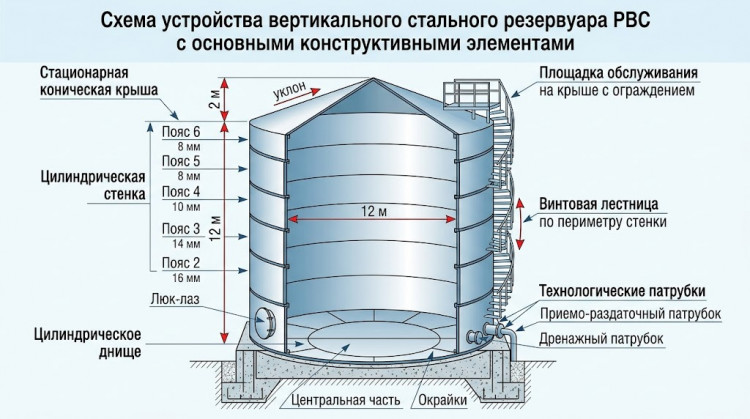

Монтаж конструкций: днище, стенка, крыша

После приемки фундамента выполняют разметку и монтаж днища на подготовленном основании. Днище собирают из центральной части и окрайков с контролем сварных швов.

Стенку монтируют поясами снизу вверх. При полистовом методе — из отдельных листов, при рулонной технологии — разворачиванием рулонов. Каждый пояс проверяют на соответствие проектной геометрии перед переходом к следующему.

На практике критически важно контролировать вертикальность стенки после монтажа каждого пояса. Отклонение более 1/500 высоты приводит к неравномерному распределению нагрузок и преждевременному износу конструкции.

Завершает монтаж установка конструкций крыши: стационарной или плавающей (понтона). На этом этапе монтируют технологические патрубки, люки-лазы, лестницы и площадки обслуживания.

Контроль качества и испытания РВС

Надежность резервуара определяется качеством сварных соединений и герметичностью конструкции. Контроль включает неразрушающие методы проверки швов и финальные гидравлические испытания.

Согласно ГОСТ 31385-2016, объем контроля сварных швов методами неразрушающего контроля зависит от класса опасности резервуара. Может достигать 100% для наиболее ответственных соединений.

В практике эксплуатации резервуарного завода критические дефекты выявляют в 15-20% швов при недостаточном контроле. Основные проблемы — непровары и подрезы в уторных соединениях стенки с днищем. Они становятся причиной 40% отказов РВС.

Неразрушающий контроль сварных швов (УЗК, рентген)

Контроль качества сварки выполняют тремя методами. Визуально-измерительный, ультразвуковой (УЗК) и радиографический. Визуально-измерительный контроль проводят первым — очищают швы от шлака и детально осматривают с применением оптических средств.

УЗК основан на прохождении высокочастотных звуковых волн через металл и отражении от границ дефектов. Метод позволяет выявить внутренние непровары, трещины и включения без разрушения конструкции.

Радиографический контроль применяют при требованиях к нулевому проценту брака. Рентгеновские лучи просвечивают сварное соединение, выявляя скрытые полости и непровары. Метод требует дополнительных мер безопасности из-за ионизирующего излучения.

Гидравлические испытания и антикоррозийная защита (АКЗ)

Завершают контроль качества гидравлические испытания. Резервуар заполняют водой до проектной отметки для проверки герметичности и прочности конструкции. Испытания выполняют при давлении 0,005 МПа с выдержкой согласно проекту.

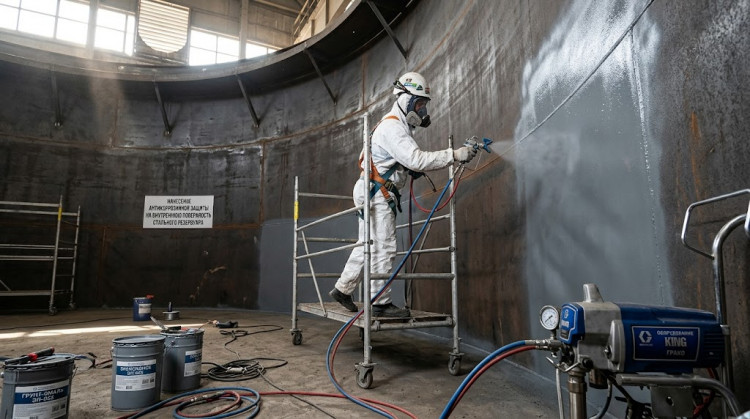

После успешных испытаний наносят антикоррозийную защиту внутренних и наружных поверхностей. Выбор системы АКЗ зависит от типа хранимого продукта и условий эксплуатации. Для резервуаров для нефтепродуктов применяют эпоксидные покрытия, обеспечивающие защиту на 20-25 лет.

Типичные дефекты монтажа:

Непровары в уторных швах — возникают при недостаточном прогреве металла или неправильном выборе режима сварки. Приводят к утечкам продукта и концентрации напряжений.

Трещины в вертикальных швах нижних поясов — длиной от 20 до 3000 мм, развиваются из-за остаточных напряжений и недостаточной пластичности металла шва.

Угловатость монтажных швов — следствие нарушения геометрии при сборке поясов. Создает концентраторы напряжений и сокращает срок службы до критических значений.

Строительство вертикальных резервуаров требует строгого соблюдения технологических регламентов и нормативных требований. Выбор метода монтажа, качество сварных работ и полнота контрольных процедур определяют надежность и безопасность эксплуатации на протяжении всего срока службы.

«Каждый резервуар проходит полный цикл испытаний — от контроля сварных швов до гидравлических тестов. Это гарантирует соответствие ГОСТ 31385 и безаварийную работу в течение 25-30 лет.» — Максим Соколов.
